TSL centrifugalpumpe
To-trins vertikal centrifugalpumpe

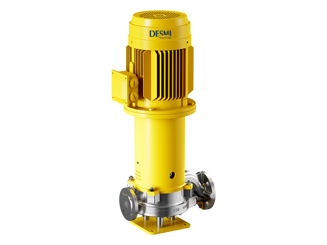

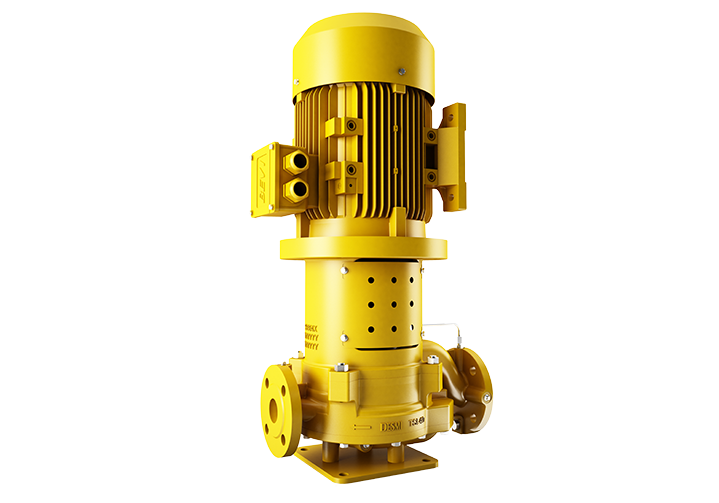

Pumpen er en to-trins vertikal centrifugalpumpe udstyret med rustfri aksel, mekanisk akseltætning og lukket løbehjul.

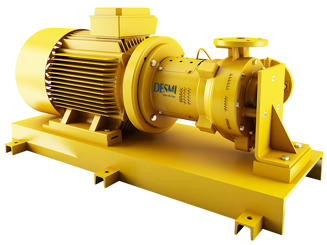

TSL-pumperne er to-trins, enkelt-sugende centrifugalpumper med højt differenstryk, med en kapacitet på op til 80 m³/h og et tryk på op til 135 mLC ved 60 Hz. Både vertikal og horisontal installation er mulig. Suge- og trykstudsen kan leveres i inline- eller vinkeludførelse.
To løbehjul monteret i tandem opnår både højt tryk og høj effektivitet. De primære væskeførte dele er støbte, hvilket gør det muligt at levere pumpen i forskellige materialer. Et lavtryks tætningskammer forlænger akseltætningens levetid. Innovativ volut- og løbehjulskonstruktion minimerer de aksiale og radiale kræfter på akslen og sikrer dermed stabil drift. Et tredelt pumpehus gør det muligt at servicere de roterende dele uden at forstyrre pumpehus eller rørsystem. Optimerede strømningsveje sikrer høj effektivitet.
Applikationer
|
|
|
|
|
|
|
|
|
Tekniske data
| Nominel diameter (DN) | 32 til 65 |

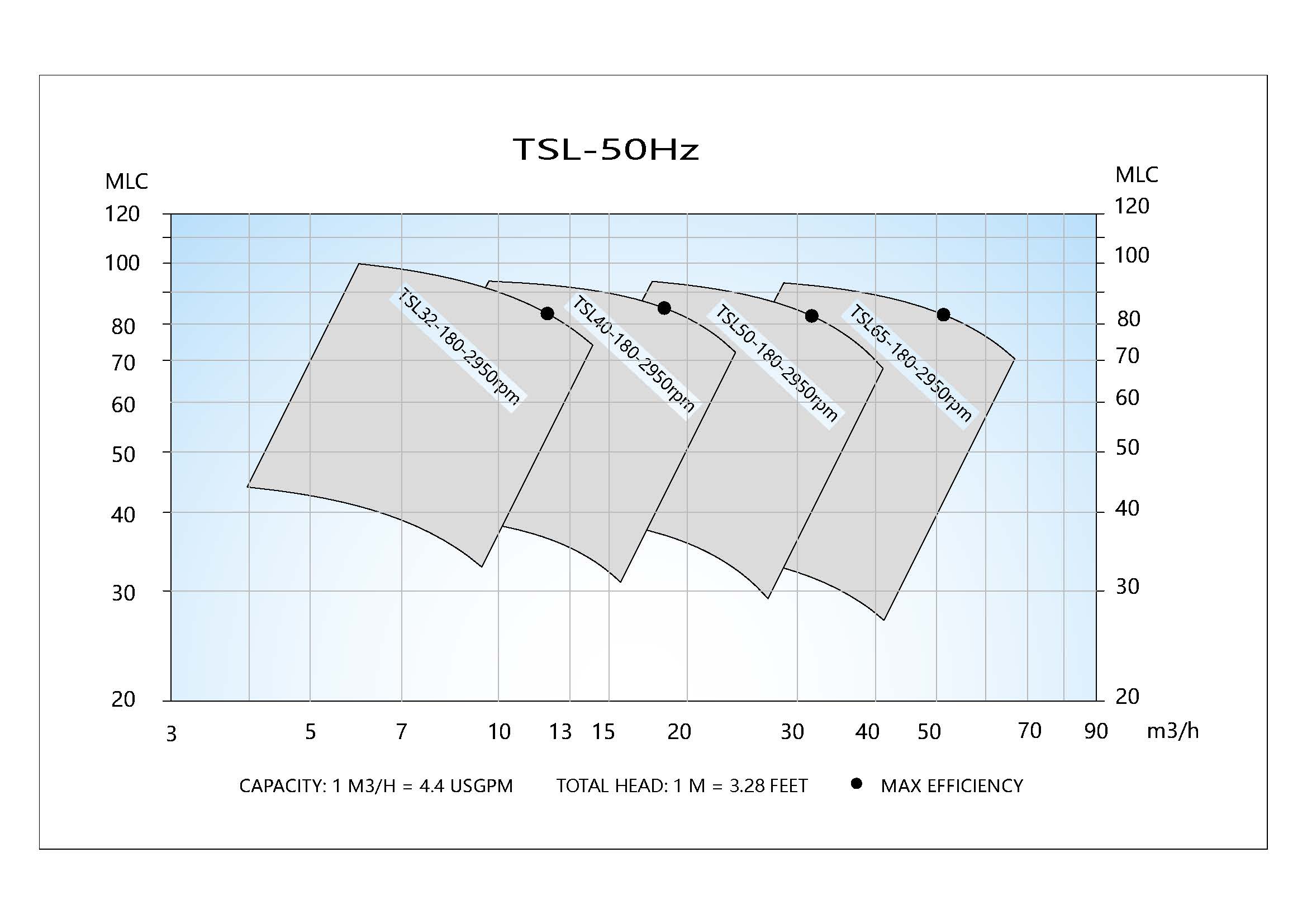

| Flow rate - 50 Hz | Op til 65 m3/h (290 US gpm) |

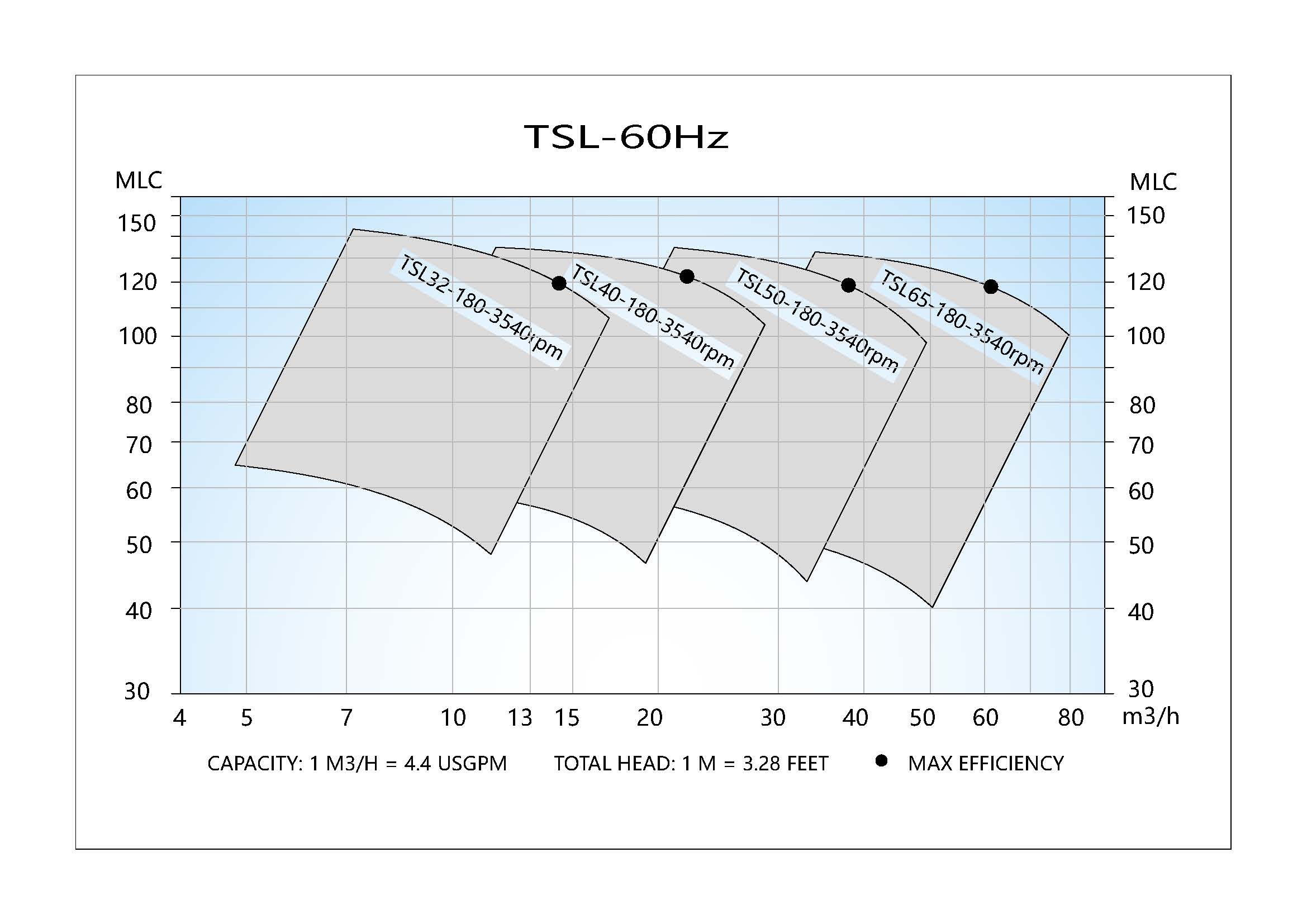

| Flow rate - 60 Hz | Op til 80 m3/h (350 US gpm) |
| Løftehøjde | Op til 135 m (440 ft) |
| Tryk | Op til 16 bar (230 psi) |
| Temperatur | Op til 140°C (284 °F) |
| Motor | Standard- og Ex-motor |
| VFD | Direkte eller skot-/vægmonteret |
Brochurer
TSL
- Engelsk
