Indvendige tandhjulspumper - ROTAN®

Det interne tandhjulspumpeprincip blev udviklet i 1915 af en dansk-amerikaner. I 1921 licenserede han et dansk firma til at fremstille pumperne, som siden da er blevet kontinuerligt markedsført verden over under navnet ROTAN®.

Tilpasset individuelle løsninger
ROTAN®-intern tandhjulspumpe giver fordelagtige flowbetingelser, da væskens strømning kun ændres lidt gennem pumpen.

liquid flow process

DET MODULÆRE KONCEPT

Det unikke, modulære koncept for ROTAN®-pumper er generelt anerkendt som den mest avancerede interne tandhjulspumpe-design, der findes i dag.

Dette betyder, at fremragende selvansugningsevne og skånsom væskehåndtering opnås, og at meget viskøse væsker også kan pumpes.

RELATEREDE PRODUKTER

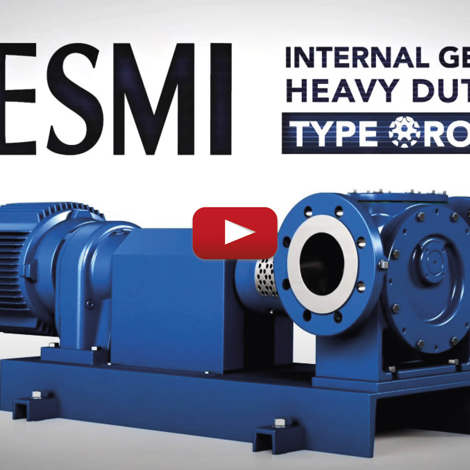

ROTAN® HD Indvendig Tandhjulspumpe

ROTAN® HD er specielt designet til krævende applikationer.

ROTAN® ED indvendig tandhjulspumpe

Magnetkoblede pumper til ultimativ sikring mod lækage.

ROTAN® GP Indvendig Tandhjulspumpe

Simpel og kompakt konstruktion til ikke-slibende væsker.

ROTAN® CD Indvendig Tandhjulspumpe

Indvendig tandhjulspumpe designet til at håndtere korroderende væsker

ROTAN® PD Indvendig Tandhjulspumpe

Til raffinerings- og petrokemiske applikationer

APPLIKATIONER

De dækkede applikationer kan opdeles i kemikalier, petrokemikalier, fødevarer, maskiner, saltvand og andre.

ROTAN® SELECTION PROGRAM

Find kurver og sammenlign effektivitet, motoreffekt, NPSH og andre data for at finde den rette pumpe.

Back Pull-Out Princippet

Sparer både tid og penge...

Service på pumper uden at bryde nogen rørforbindelser

Ægte back-pull-out funktion gør det muligt at inspicere/reparere den roterende patron uden at forstyrre rørforbindelserne eller koblingsjusteringen

- Reducerede nedetidomkostninger
- Reducerede arbejdsomkostninger
- Optimering af reservedele

FAQ

What is an Internal Gear Pump / How Does an Internal Gear Pump Work?

Internal gear pumps are positive displacement pumps that consist of two moving parts. They are self-priming and non-pulsing, making them highly efficient and reliable for a wide range of liquids. The pump design features an outer rotor gear and an idler gear, separated by a crescent shape, which divides the liquid and creates a seal between the suction and discharge ports. This design allows the pump to efficiently transfer fluids, especially thin liquids like solvents, fuel oils, and viscous fluids such as adhesives, chocolate, and asphalt.

What is the Difference Between the Different Series of Internal Gear Pumps?

DESMI offers various series of ROTAN® internal gear pumps, each tailored for specific applications:

GP – General Purpose Pumps: Designed for clean, non-abrasive to mildly abrasive liquids. The simple and compact construction makes it a low-cost option, often used in modified versions by OEM customers.
HD – Heavy Duty Pumps: Built for a wide range of viscous, non-corrosive liquids. These pumps are intended for demanding applications that involve high viscosity liquids.
PD – Petrochemical Duty Pumps: These pumps are made with carbon steel for all pressure-containing components, suitable for refinery and petrochemical applications.
CD – Chemical Duty Pumps: Used for handling corrosive liquids, typically found in chemical processing, food, and pharmaceutical industries.
ED – Environmental Duty Pumps: Designed for ultimate protection against leakage, ED pumps are low-maintenance and more economical than traditionally sealed pumps, especially in applications that require double mechanical shaft seals.

Do DESMI's Internal Gear Pumps Have Any Certifications?

Yes, the ROTAN® pumps are certified by Physikalisch-Technische Bundesanstalt PTB, Postfach 33 45, 38023 Braunschweig, registration number 03 ATEX D052. You can find more details about DESMI's approvals and certificates on their official website.

Why is the Internal Gear Pump Best for Viscous Fluids?

The internal gear pump is especially effective for viscous fluids due to its simple construction with only two moving parts, which ensures pulse-free fluid transfer. While centrifugal pumps provide moderate flow and pressure, internal gear pumps outperform vane and lobe pumps in pressure capabilities. As viscosity increases, the efficiency of rotodynamic pumps declines due to friction, but internal gear pumps actually see an increase in volumetric efficiency as viscosity rises, as the thicker liquids help to fill the pump’s clearances. This makes internal gear pumps particularly ideal for handling viscous liquids.

Forskel mellem interne og eksterne tandhjulspumper
Ekstern tandhjulspumpe:

En ekstern tandhjulspumpe bruger to identiske sammenkoblede tandhjul. Disse tandhjul understøttes af én drivaksel og én idleraksel. Væsken træder ind i sugeporten og bevæger sig rundt om husets periferi, hvor tandhjulenes indgreb tvinger væsken ud gennem udløbsporten.

Intern tandhjulspumpe:

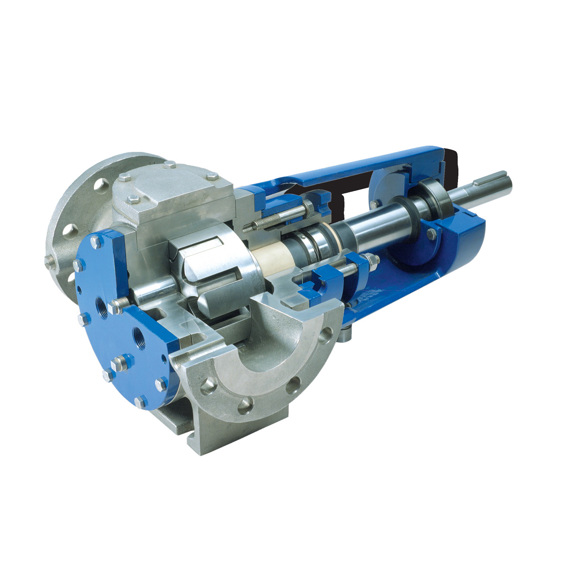

En intern tandhjulspumpe, også kendt som et "tandhjul i tandhjul" design, består af to bevægelige dele: et rotor-tandhjul, der er direkte forbundet med drivakslen, og et mindre idler-tandhjul, der er placeret internt. Idleren er off-center, hvilket gør det muligt for tandhjulene at indgrebe. Et halvmåneformet stykke adskiller tandhjulene og skaber en tætning mellem suge- og udløb. Når tandhjulene indgreber, fanges væsken i de huller, der opstår, og bevæger sig fra sugeporten til udløbet, hvor tandhjulene igen indgreber og tvinger væsken ud af udløbet.

DESMI's arbejde med at levere de bedste interne tandhjulspumper
DESMI er engageret i at tilbyde de bedste interne tandhjulspumper på markedet gennem sin politik om at tilbyde skræddersyede løsninger i samarbejde med førende globale virksomheder. Disse løsninger er tilpasset de mest krævende og unikke applikationer, hvor standardtætningsteknologier måske ikke er tilstrækkelige.

DESMI ROTAN®-pumper er designet med fleksibilitet, og tilbyder kundespecifikke konstruktionsmaterialer og tilpassede løsninger. Virksomhedens innovative design, herunder deres ROTAN® ED (Environmental Duty)-pumper, sikrer, at miljøvenlig teknologi anvendes, især i applikationer, hvor undgåelse af mekaniske tætninger er afgørende. ED-serien eliminerer potentialet for for tidlig lækage, hvilket sikrer et mere bæredygtigt pumpedesign uden at gå på kompromis med pålideligheden.

Almindelige funktioner af DESMI ROTAN®-pumper:

Pumpning i begge retninger
Ukompliceret modulært design
Ægte back-pull-out-design
Robust, pålidelig konstruktion med kun to roterende dele
Et omfattende udvalg af konfigurationer tilgængelige som standard
Aksial justering af endegabet

Fremragende selvansugningsevne og skånsom væskehåndtering

ROTAN® Pumpens fordele:

- Pumpning i begge retninger
- Nem vedligeholdelse
- Robust og ukompliceret konstruktion
- Stort udvalg af konfigurationer
- Ægte back pull-out-design
- Aksial justering af endegabet
